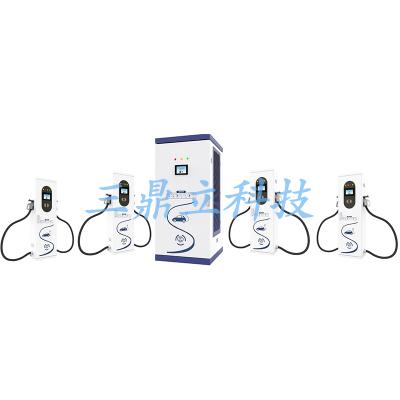

480KW分體式八槍直流充電樁
1、4800kw分體式一機四終端八槍直流樁介紹
- 480kw分體式一機四終端八槍直流樁系列由一個主功率柜和4個充電終端組成充電終端可以是一機雙槍和一機單槍兩種；主功率柜最多可安裝24個充電模塊，功率最大可到360kw（15kw模塊）/480kw（20kw模塊）。
- 任意一個槍都能輸出250A/180kw輸出；
- 充電邏輯為 ：
1、360kW分為8個單元，每個單元為45kW的功率模塊，每個功率模塊單元都通過高壓繼電器連接到8條槍的輸出上面，通過控制算法，讓每一個輸出槍都能達到最大250A電流輸出，功率分配單元為15kW一級，任意2條槍可以各180KW輸出。
- 設計功率分配單元模塊，適用于所有設計功率分配
二、技術參數
|
產品型號 |
DCF360-8 |
||
|
詳細規格 |
額定功率 |
360KW（24個模塊（20kw）） |
|
|
功率柜 |
用戶界面 |
7寸LCD彩色顯示觸摸屏 |
|
|
安裝方式 |
落地式 |
||
|
走線方式 |
下進下出 |
||
|
設備尺寸 |
|
||
|
輸入電壓 |
AC380V±20% |
||
|
輸入頻率 |
45~65Hz |
||
|
輸出電壓 |
200-750V(常規模塊) |
200-750V(恒功率) |
|
|
輸出電流范圍 |
0-900A |
0-1200A |
|
|
計量精度 |
0.5級 |
||
|
充電終端 |
用戶界面 |
7寸LCD彩色顯示觸摸屏 |
|
|
安裝方式 |
落地式 |
||
|
設備尺寸 |
|
||
|
輸入交流電壓 |
AC220V±20% |
||
|
輸入頻率 |
45~65Hz |
||
|
輸入直流電壓 |
200-750DC |
||
|
輸出直流電壓 |
200-750V |
||
|
輸出電流范圍 |
0-250A*2 |
||
|
充電槍數量 |
2 |
||
|
槍線長度 |
5米 |
||
|
電氣指標 |
限流保護值 |
≥110% |
|
|
穩壓精度 |
≤±0.5% |
||
|
穩流精度 |
≤±1% |
||
|
紋波系數 |
≤±0.5% |
||
|
效率 |
≥94.5% |
||
|
功率因數 |
≥0.99 (50%負載以上） |
||
|
諧波含量THD |
≤5% (50%負載以上） |
||
|
功能設計 |
人機界面 |
7寸LCD彩色顯示觸摸屏、LED指示燈 |
|
|
充電模式 |
自動充滿/定電量/定金額/定時間 |
||
|
支付方式 |
APP支付/刷卡支付/掃碼支付 |
||
|
通信接口 |
以太網 2/3/4G (選配) |
||
|
安全設計 |
執行標準 |
GB\T 20234、GB/T 18487、GB/T 27930、NB\T 33008 |
|
|
安全功能 |
充電槍溫度檢測、過壓保護、欠壓保護、過載保護、短路保護、接地保護、過溫保護 、低溫保護、絕緣監測保護、極性反接保護、防雷保護、急停保護、漏電保護 |
||
|
環境指標 |
工作溫度 |
-25℃~+55℃ |
|
|
工作濕度 |
5%~95%無凝霜 |
||
|
工作海拔 |
<3000m |
||
|
防護等級 |
IP54 |
||
|
冷卻方式 |
強迫風冷 |
||
|
噪聲控制 |
≤60dB |
||
|
MTBF |
100,000小時 |
||
